光控端子收料机使用说明
晋志德光控端子收料机外形美观，结构合理，采用无段变速式收料，日本进口光眼控制收取，自动化程度高，可根据产品自动调整，速度平稳、收料整齐，完全不灼伤端子，同时有顺时针、逆时针两种收取回转方向，加装计数器，可根据要求数量设定，能大的提高冲压生产效率降低生产成本。
1、光控端子收料机安装
?。?）安装位置
a、置于冲床出料口处（距冲床1-2m），并确保与冲床在同一直线上。
b、确定收料机实际放置位置后，请将端子收料机下端转向导轮踏下刹车。
?。?）外部连接方式
a、电源连接：收料机出厂时预留4C×1.25×5mm的电源线，请先确认使用电压（收料机标准输入电压为单相22V），确认无误后将插头接上电源线，并接上电源。
b、冲床连接：为冲床连接线同步之电线2C×1.25×5mm接上冲床紧急停止。
2、端子收料机运转检验
?。?）请先确定端子收料机控制面板，电源开关切于关（OFF）位置，再将电源接上后，再将电源打开。
?。?）请先启动寸动开关，并利用一小段层间纸将层间感应器隔开。
?。?）再将面板上摇头开关切于正转，此时收料轮盘应缓缓顺时转动，切于反转则动作相反。
?。?）再次切换自/手动开关，此时再用手缓缓贴近光电开关，此时收料盘会依手的远近来调速。
特别注意：
如果层间感应器测试中没有利用层间纸隔离，上述一切动作将不会连作。
3、端子收料机上线
?。?）切换电源开关至ON位置。
?。?）收取盘调整至合适的位置。

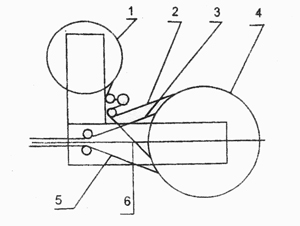

?。?）收料机纸带的行径路线及收料端子的收取路线请依照下图参考调整：
a.纸带盘 b.纸带 c.端子带 d.端子带 e.端子带 f.纸带
当端子轮顺时针旋转时，缠绕方向按b.c调整
当端子轮顺时针旋转时，缠绕方向按e.f调整。
