NC送料机与冲床连线说明

 1、冲床送料凸轮信号

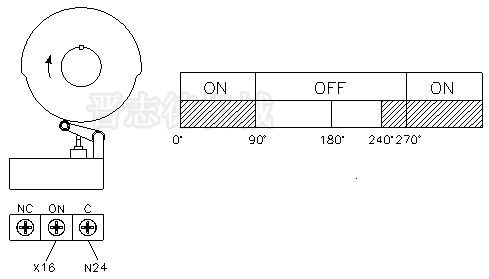

　　1) NC送料机送料开始信号的调整是由冲床旋转凸轮来设定。
　　2) 送料开始信号的时间，意思是冲床冲压时从那一个角度开始送料。
　　3) 本图1-1例的送料信号以240°-90°设定开始。
　　
　　2、自动放松凸轮开关
　　1) 配合冲模调整NC送料机放松时间。

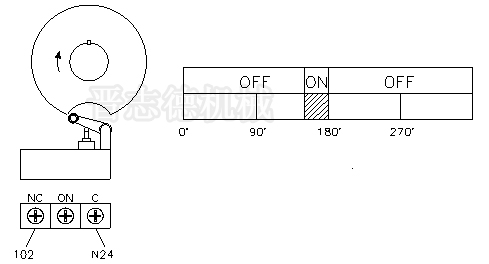

　　2) 当冲床旋转凸轮是凹形时，开关使用b接点，如图1-2所示为放松装置时序图。
　　
　　3、NC送料机与冲床连动停止信号连线说明

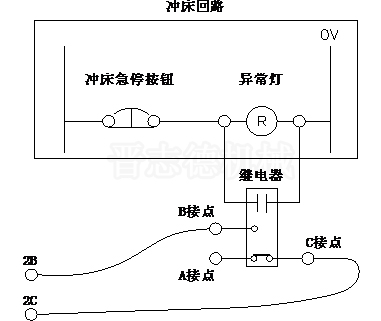

　　1）先须外加一个继电器，并联在冲床异常灯的电源侧。
　　2）将端子2B，2C连接于继电器C共点上。
　　

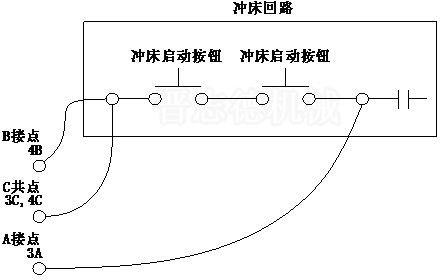

　　4、NC送料机与冲床启动信号连线说明
　　※NC送料机为主动控制模式
　　1）将冲床操作箱上的操作开关切至安全一行程（单动）的位置。
　　2）冲床动作一次。
　　3）按下手动钮，再按启动钮一次，使材料前进一行程长度。
　　4）重复3、4步骤至动作很顺畅为止。
　　5）按自动钮，再按启动钮。此时，送料机做一行程送料，料卷送料与冲床运动由送料机传来的信号通知冲床做动作。
　　
　　5、NC送料机与冲床紧急停止连线

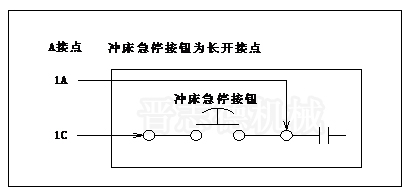

　　1）冲床急停按钮为长闭按点，将端子1B，1C串联于冲床急停按钮接线上。
　　
