高速滚轮送料机外型尺寸
高速滚轮送料机作为搭配冲床使用多的三大送料机之一，客户在实际选购时往往会考虑让其适用于更多规格的材料与加工工艺，因此在选型时通常是选择大规格的机型。

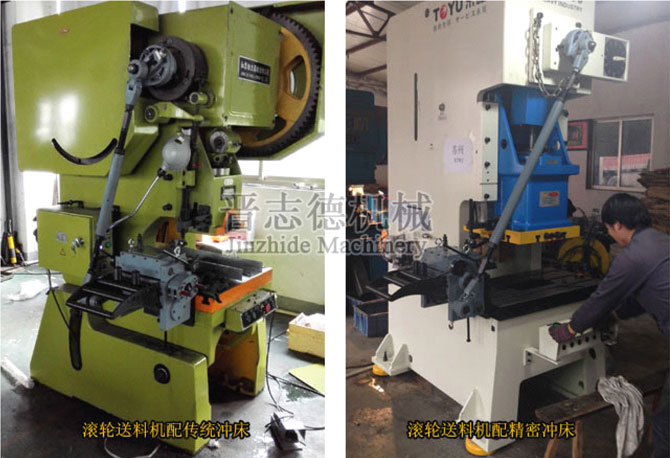

通常情况下依照大规格材料加工需求选型确实是一种经济、实用、可靠的选型方式，只是客户却往往忽视的一点，那就是高速滚轮送料机外型尺寸，因为晋志德高速滚轮送料机需要安装在冲床台盘的侧边上，滚轮送料机过大很可能导致台盘上无法安装固定，因此滚轮送料机的选型并不是越大越好，而是要综合考量一下其外型尺寸是否能够适合冲床上安装。

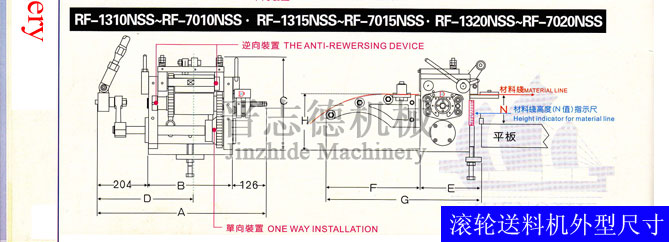

晋志德产品资料与网站上的高速滚轮送料机规格表中，其均有外型尺寸这一项，其有A、B、C、D、E、F、G、H八项参数值来列明各项参数尺寸，不过客户往往会说这些参数各代表什么值呢，从产品规格表上看不明白呀？那是因为高速滚轮送料机外型尺寸需要搭配外型尺寸图才能真正弄清楚。
如上图所示，晋志德高速滚轮送料机因大小不同，其摇臂、托料架、机身大小有很大的差异，因此被分为三大类型，不过这三大类型其各自代表的A、B、C、D、E、F、G、H八项参数值所代表的含义并没有差异，晋志德机械专业技术人员在此详细予以说明：
A值：表示高速滚轮送料机从左边摇臂到刹车盘弹簧末端的距离；
B值：表示高速滚轮送料机从左侧墙板到右侧墙板的距离；
C值：表示高速滚轮送料机从底部到顶部压料弹簧底端的距离；
D值：表示高速滚轮送料机从左边摇臂到送料滚筒中心的距离；
E值：表示高速滚轮送料机从前部墙板到后部墙板的距离（即从进料口到出料口不含进出料口托料架的距离）
F值：表示高速滚轮送料机进料口托料架的长度；
G值：表示高速滚轮送料机从进料口托料架到出料口（不含出料口托料架）的距离；
H值：表示高速滚轮送料机从进料口托料架到底部的距离（高度）。
