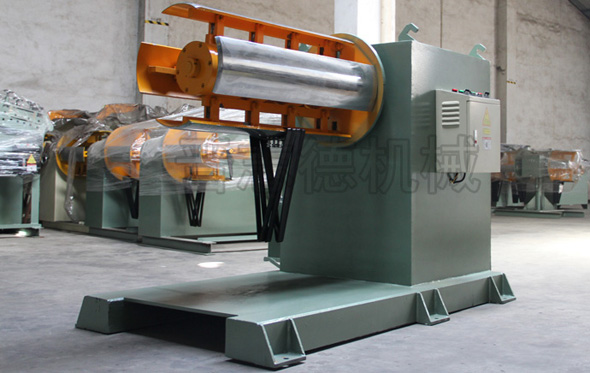

油压重型材料架涨紧装置
晋志德油压重型材料架均采用燕尾式斜滑块结构，其将油缸与料架主轴用螺栓固定在一起，主轴中心的一个通孔能让拉杆在主轴内自由移动。油缸活塞杆通过连接套与拉杆连接。拉杆与涨紧滑动座用圆螺母固定。联接螺杆一头螺纹拧在活动斜滑块上。联接螺杆串过活动斜滑块后与涨紧滑动座用螺母固定，涨紧滑动座与活动斜滑块，活动斜滑块与活动斜滑块之间的距离分别用套和套隔开，活动斜滑块和固定斜滑块都套在主轴上，可以沿着材料架主轴滑动。
油压重型材料架活动斜滑块与固定斜滑块通过燕尾槽相互配合、连接，可以沿着斜面滑动。两块固定斜滑块用螺栓固定在托料瓦板上，圆螺母固定不动。
因料卷内径直径不是固定一个尺寸，油压重型材料架内径有ф450-530mm可供调节，当料卷内孔为ф530mm时，A型铁就要用螺栓固定在材托料瓦板上面。在活动斜滑块和活动斜滑块上部有4个面，每个面上都有燕尾槽，每个面上的燕尾都有一块固定斜滑块与它配合?；疃被楹突疃被檠刈胖嵯蚧耐贝潭ㄐ被楹凸潭ㄐ被榛?，使托料瓦板沿着圆盘的长孔做与主轴平行的伸展或收缩移动，此时4个面上的固定斜滑块也同时做与主轴平行的伸展或收缩移动。
当料卷需要装上重型材料架时，油缸在电磁阀的控制下，油缸活塞杆移动带动活动斜滑块在主轴上移动使托料瓦板收缩（托料瓦板外径变?。?。
当料卷套装在重型材料架后，油缸在电磁阀的控制下，油缸活塞杆移动带动活动滑块在主轴上移动使托料瓦板伸展（托料瓦板外径变大）此时托料瓦板在料卷内孔中移动的同时把料卷涨紧，达到把料卷涨紧的目的。
油压重型材料架采用燕尾式斜滑块液压涨缩结构，使用液压缸推拉棱锥心轴，带动卷筒的瓦板做径向移动，达到托料瓦板涨缩的目的，它不仅能快速安装拆卸料卷，确保料卷的上料和卸料工作顺利进行，而且能使安装固定好的料卷与材料架的转动部件保持涨紧固定连接，从而有利于材料架的转动部件带动料卷同轴转动。
