自动换盘端子收料机结构及工作原理

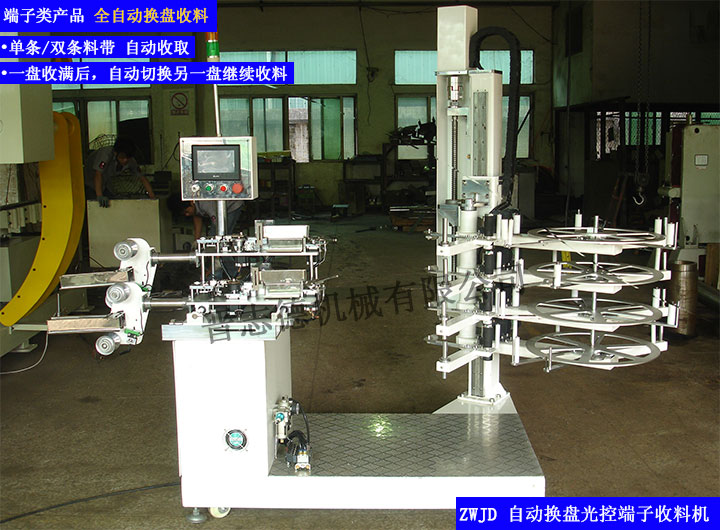

自动换盘端子收料机是专为高速冲床冲压端子用单条式双条料带收取机。属高端收料设备，其具有性能优越，工作效率高，省时省力等优点。当一盘收满时，会自动切换到另一盘继续工作。中间不需?；?，是当前先进的自动化收料设备。
1、自动换盘端子收料机结构组成：
该机是由光电系统，送料机构，导料轨道，计数装置，切料刀，导料槽，收料盘，纸带盘，阻尼器，收料马达，锁紧气缸，升降马达等机构组成。

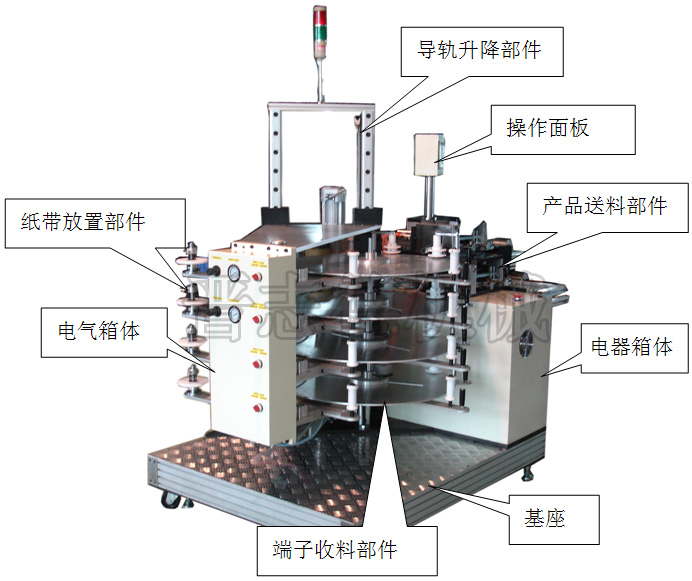

主要功能部件包括：纸带放置部件、导轨升降部件、操作面板、电气箱体、产品送料部件、电器箱体、端子收料部件、基座
主要电气元件：触摸屏（F940GOT-SWD）、PLC（FX2N-60MR-001）、变频器（0.4KW/230V）、放大器（BF4R/12-24VDC）、光纤（FT-320-05）
2、自动换盘端子收料机工作原理：
将料带从冲床引出，通过收料机光电眼，人工放入送料轮，启动压轮气缸压紧料带后，调整导料轨道。起动送料马达，将材料通过导料槽送入端子盘。此时，收料马达已经启动，带动端子盘转动，纸带也绕在端子盘上。当料带到达端子盘时即被纸带缠绕在端子盘上。此时送料马达停止送料。
收料机压料轮气缸放松，料带由收料盘带动收取。在光电开关控制下开始收料。计数器开始记数。当事先设定的数值记满后，收料马达停止。切断气缸动作将端子带切断。
收料马达继续转动一圈，将料尾卷入料盘后停止。收料马达气缸动作，将收料马达脱开收料盘。导料槽在导料槽伺服马达动作下复位，离开收料盘。升降马达开始工作。当收料盘升至合适位置后，启动收料马达，收料盘开始转动。导料槽在伺服马达作用下襬动到工作位置。此时，送料轮开始送料。压料轮压紧材料将端子带送入收料盘。这时，人工将已收满的端子盘取下，重新绕好纸带等待第二次循环。

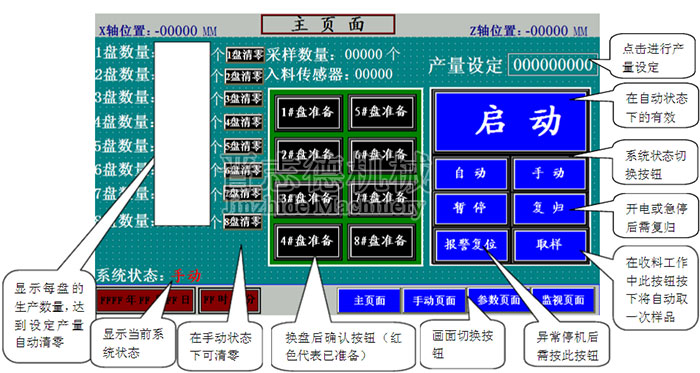

以上各工作程序都事先设定好，操作时，打开人机界面，调整输入所需数值。打开自动，即可自动完成一系列动作。
