双边送料式滚轮送料机的运用

 在电子零件产品加工过程中，往往需要将金属带料送入高速连续冲床中冲压成所需的形状，以满足不同的需要。冲压包括落料模和成型模成型，在冲压过程中往往会涉及到将金属料带送入冲床中去的问题，目前，通用的做法是：采用一台送料机单边送料的方式，将金属料带送入冲床中进行冲压。其工作原理是：送料机在冲床达到送料行程时，将待冲压金属料带卷中的冲压金属料带卷送入冲床中的一个冲压步距，以待冲压。但此种送料方式存在二个局限性，一是若金属料带的刚度不足，或金属料带太薄，那么送料机送出的料就很容易拱起产生叠料，影响生产；二是若客户材料为片状带料时，由于只有一台送料机送料会造成尾料的大浪费。

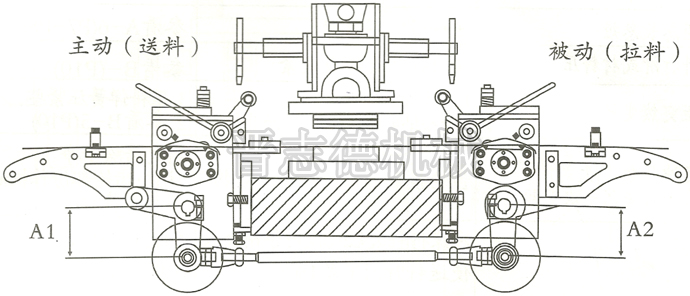

　　为了解决单边送料薄材料易拱起及片料冲压浪费的问题，晋志德特别为客户设计了一种双边送料的方式。其由一台送料式滚轮送料机和一台拉料式滚轮送料机组成，其中送料滚轮与拉料滚轮用摇臂连接。
　　
　　当送料式滚轮送料机由偏心盘、拉杆带动运转时，由于摇臂的带动，使拉料滚轮同步运动，以达到在冲床到送料行程时，送料滚轮送一个步距的料带的同时，拉料滚轮拉着料带向送料方向送一个步距，将金属料带送入冲床中，使处于冲床中的金属料带保持拉平状态，不在拱起产生叠料，以利薄材料的冲压生产，且由于采用一送一拉式送料方式减少了尾料的产生，大化提升了材料利用率。
