轻型材料架使用说明
轻型材料架是晋志德机械针对轻型卷料冲压生产而研制，适用于金属及非金属薄板（2.0mm以内）卷料的自动送料及废料的收卷，采用立杆支撑，减速机与马达直联，联轴输出结构，能自动支撑卷料旋转及控制料卷的旋转量，具有占地面积小、安装调试简便、减速比大、运行平稳、维护简单方便、故障率低等优势，是轻型冲压生产线的佳选择。

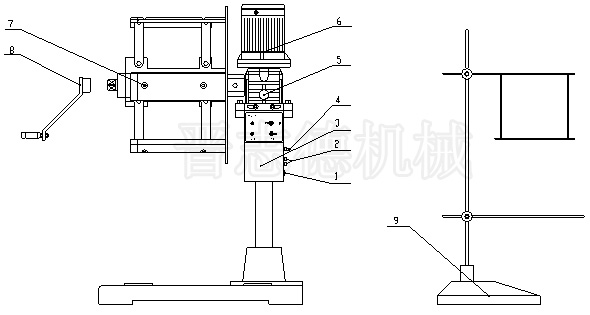

一、CR型轻型材料架结构示意图：
1、电源线 2、保险丝 3、电源箱 4、感应介面 5、减速机 6、马达 7、材料支撑架 8、调径手柄 9、感应架
注:本图为CR-100,CR-200结构示意图
材料外径的计算方法：材料外径=材料内径+A型铁高度×2
二、轻型材料架的安装：
1、先将材料架所自带的包装木箱去除即可安装。
2、轻型材料架安装简便，将材料架放在地基上再打上地下螺栓锁紧即可。
3、安装时特别注意：轻型材料架的中心线（即叶片长度的中心）必须与模具或冲床（或剪床等在同一中心线上）。
4、安装完毕后请清除机器上的防锈油，并重新加注润滑油。
5、用电说明
* 轻型材料架的输入电源为三相380V(415V/220V)的交流电。
* 电器箱内的控制电压为单相220V交流电(由机内变压器提供)。
* 感应电压为12V直流电(由机内变压器提供)。
6、使用时特别注意
* 金属材料的使用：24V感应架；非金属材料或导电性能差的材料,使用微动即可;
* 接通三相380V的电源后,打开电源,按点动开关,检查转动方向是否正确(应从上方出料);
* 切断电源,根据卷料内径调整托料杆,放上卷料,上好夹板。注意:夹料时应以卷料能顺利出料为准,不应太紧和过松;
* 材料应从感应架上下两根杆中间通过,调整合适高度.如有感应方向不对时,调整感应插头方向即可。
三、轻型材料架的调试：
1、轻型材料架用于放料时的调整方法：
?、俳牧霞艿牟牧现С偶芡饩兜髡帘刃枳叭胫砹夏诰缎?0～30mm（CR-100材料小内径为130mm，CR-200材料小内径为200mm）。
?、谌范诓唷癆型铁”的位置
如图：A=（B-C）/2
依尺寸“A”,把4个“A型铁”装到材料架的“材料支撑架”上
并锁牢“A型铁”上的紧固螺栓。
?、劢砹戏湃胫С偶苌喜⒖拷锊恪癆型铁”，手摇张紧材料支撑架，再松开吊绳放下材料。
?、茉俳硭母?A型铁"装上并靠近卷料,然后锁紧"A型铁"上的紧固螺栓。至此装料完毕。
2、轻型材料架用于收料时的调整方法：
?、俳牧霞艿牟牧现С偶苣诰兜鞯叫枋樟系哪诰?，按同一材料支撑架上的两只“A型铁”以中线为准，使两内侧距离约大于待收料宽度5～10mm。
?、诮詹牧洗罟吃谌我徊牧现С偶苌?，按下“正转”按钮，使材料卷转5～6圈。
?、鄄牧媳皇站砗笕裘挥兴煽?，就可以自动收料了。
?、艿辈牧鲜樟洗锏剿柰饩逗螅ㄗ⒉豢晒笸饩?00mm及大重量），停止生产线，捆上绑带，取下外侧四只“A型铁”取下卷料。收料完成。
