NC送料机配剪板机的操作流程
时间:2012-10-12 15:13 来源:http://www.dgxuda.cn 作者: 晋志德机械

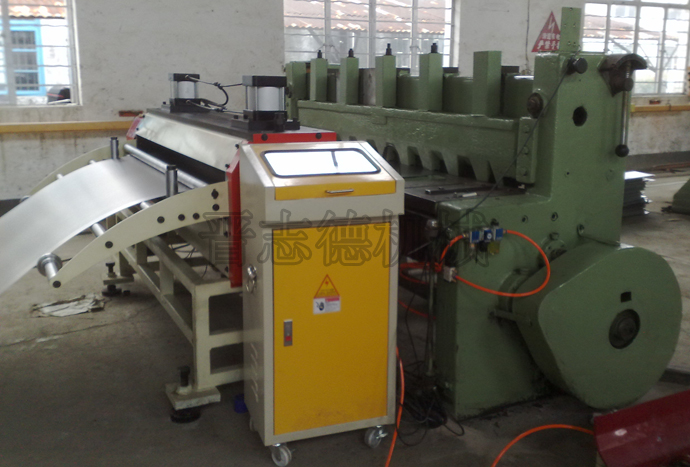

NC送料机即可搭配冲床使用组成冲压自动化生产线，又可配合剪板机使用用于卷材的下料。和搭配冲床使用由冲床控制NC送料机不同，配合剪板机使用时，需由NC送料机反控剪板机，当送料机送完材料后，由送料机发出信号给剪板机切断材料。
NC送料机搭配剪板机时的操作流程如下：
电源接通后，点击触摸屏上的手动键，然后寸进寸退控制NC送料机，使材料前进或者后退，到达剪板机指定位置后，此时剪板机处于上死点，即(X0处于闭合状态)，按触摸屏上手动剪(或者外部按纽，与PLC上X1连接)，剪去毛刺，之后剪板机回到上死点((X0处于闭合状态)；手动状况下，按启动，实现一次行程送料，之后点自动键(触摸屏)，然后按启动按纽，此时剪板机剪料，并保持一段时间(现场调整)，保証剪板时间充足，之后剪板机返回上死点，NC送料机开始送料，送料后延时一段时间(现场调整)并开始剪板,并循环…
自动循环过程：自动启动剪板(延时) 剪板机回上死点(X0闭合)，NC送料NC送料完成(延时一段时间，给予剪板机信号) 剪板(延时) 剪板机回上死点(X0闭合)，NC送料……一直循环。
