NC送料机的安装

 1、根据送料方向要求，确定NC送料机安装位置（大多数为冲床左侧）

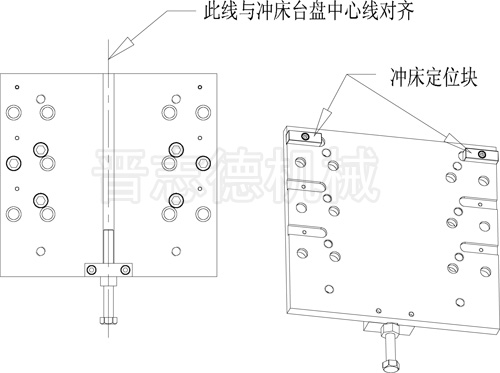

　　2、将NC送料机固定板的冲床定位块挂在冲床的工作台上，注意固定板的中心线与冲床的台盘中心线需对齐，然后在冲床台盘上攻4个M14的螺纹，用内六角M14螺丝固定板锁紧冲床台面上。（如下图）
　　

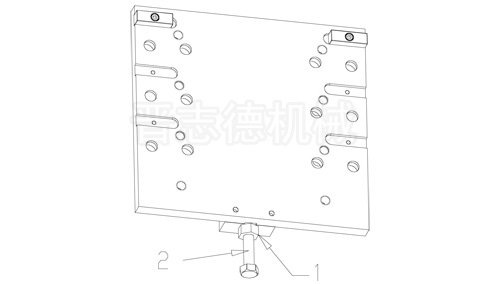

　　3、拧松序号为1的螺母，把NC送料机吊起对正固定板，确定高度后，序号为2的螺杆拧至合适位置，后用六角M14螺丝和M14弹簧垫送料机固定在冲床台盘侧边。（如下图）
　　
　　4、安装过程中，若NC送料机送料高度水平位置与冲模冲压高度不一致，NC送料机滑板会有100mm左右的调整量可供调整。这时可将滑板上的两个M14螺栓松开，调整固定于安装板上的螺栓，此时即可调整送料机的送料高度，调整至合适位置，将螺丝锁紧即可。
　　5、冲床安装模具时，务必确认模具侧面与NC送料机滚轮方向垂直。若冲床冲压薄料时托料板至下模之间若有一段距离，必须将导料装置装好，以不使材料弯曲为原则，且模具固定要与滚轮垂直，否则材料会偏斜，产生送料阻力，造成送距长短不一。
　　6、根据客户需求，于冲床合适部位安装电控箱及接近开关，并检测其运行是否正常。
　　7、如NC送料机上有防锈油，请务必清除，并在注油部位加上润滑油。
　　8、本机使用电源线路请参考电气回路图装配。
　　9、特别注意：NC送料机必须做接地处理, 以避免发生触电事件及电路防止干扰。
