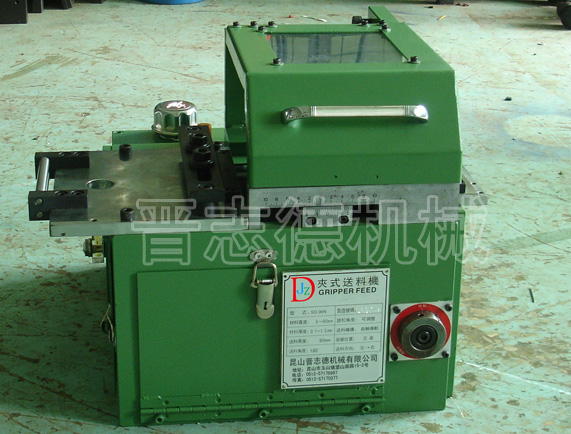

夹式送料机工作原理

 冲压生产正朝着高速、高精密方向发展，在冲压生产时使用高速冲床冲压的场合越来越多，高速冲床高行程数可达1200次/分，此时若使用传统的空气送料机、滚轮送料机、NC送料机进行送料则完全发挥不出高速冲床高效的性能，而夹式送料机则正是为高速冲压生产而研制的高效送料设备，其采用机械式冲压与送料联动结构，每分钟送料高可达1200次，完全实现了以冲床同步送料之目的。
　　在使用时，用固定板及L型支架座将夹式送料机固定在冲床台盘侧边，同时用时规皮带将其与冲床输出轴相连起到机械传动作用，让材料由左到右穿过放松抓取夹子，调整好驱动计时皮带的张力，使其与冲床输出轴同步运行，并且二者相位差保持一致，再使用快速量规设定好送料长度，通过回转夹子支架上的刻度盘设定好送料厚度，即可启动夹式送料机。
　　　　　　
　　当冲床的上模冲压到材料时，送料机摆线凸轮处于等径处的起点，此时，凸轮转动而材料不运动，冲床对材料进行冲压，直至凸轮转过等径终点，凸轮继续转动并推动滑块沿滑杆运动，使夹头与材料脱离，凸轮继续再转过180度时，材料被卡入下一工位的夹头内，此时上模退出，凸轮继续转动，进而带动夹杆运动，夹杆推动材料向下一工位运动，当材料运动到下一工位时，冲床上模再次压下，完成一个工作循环，就实现了被冲压材料的高速自动送料。
