三合一送料机拆卸和安装
三合一送料机主要由料架、整平和NC送料机组成，在出货前已调试完成，各连接线及安装正常，在机器运输时，为方便运输，可将机器拆卸成两部分，料架一部分，整平和NC送料机头一部分。今将拆卸和安装介绍如下。
三合一送料机拆卸要点：
1、确定电源是否已拆除，以免造成不必要的人身伤害。
2、主要拆装的部件有：

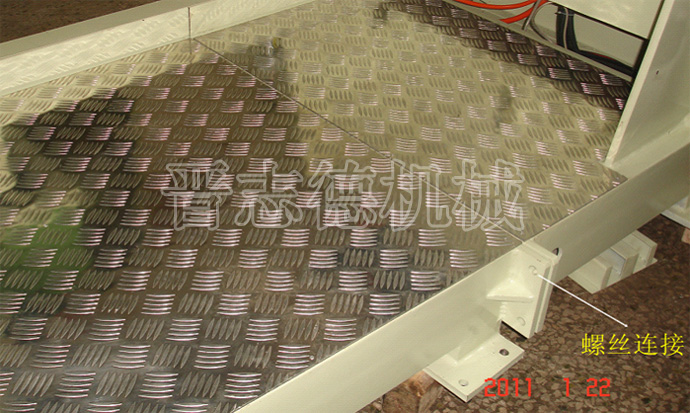

?、偻迹ㄒ唬?、是整体机架的连接部位，对齐平整后采用四个螺丝连接。

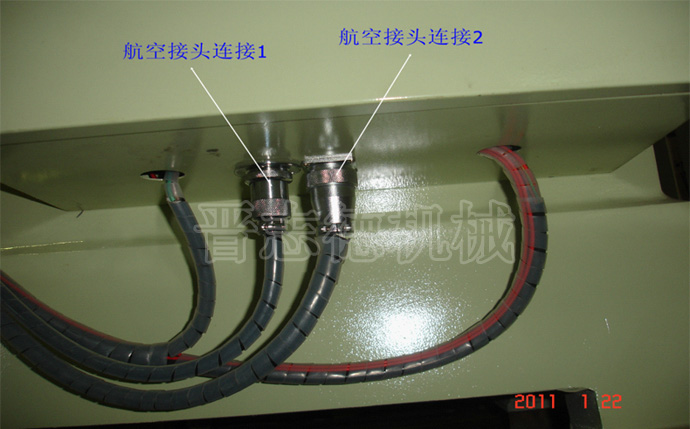

?、谕迹ǘ?、当机架拆装后，此航空接头连接1、2会被移位，当机架重新定位安装后，只需将此连接处的航空插头对照原孔位安装就好，简单方便。

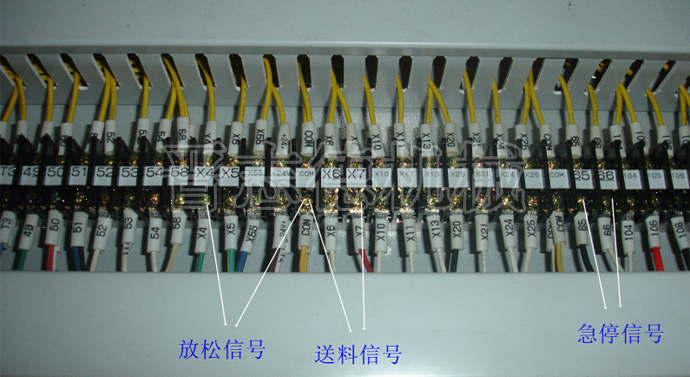

?、郯沧傲礁鲎灾频幕低孤?，并配合两个近接开关（NPN-NO）。此两个凸轮线连接NCSF送料机的送料信号(COM和X7)和放松信号（COM和X4）。此外本机台还有两个信号线（65，66）。此信号线为急停线，为送料机出现异常现象时输出，得串联连接至冲床急停信号。
?、茏⒁饬拥叫〉缦洌ú僮髅姘澹┑钠帘蜗撸ㄓ?根），千万不能扯断，同时连接到NC送料机的编码器线也不可随意拉扯。
3、料架油压站下面的线盒无须拆卸。
4、拆卸完成后注意电线的保管，建议用胶纸缠好，机器各部分尽量避免擦伤和碰撞。
三合一送料机安装要点：
1、机器运送至客户工厂后，将机器排成一条线，两段连接处用螺丝连接，注意高度一致，同时将机器中心线应与模具中心线调整一致。
2、接线方面：将之前拆除的电线一对一连接（ 根据号码管数字），注意封板的前后安装顺序。提醒：由大电箱出来的4 根套管应一一对应由编码器线插头，脉冲线Y0,Y1,11,12，NC送料机马达线和大套管线。
3、将所有的电路安装完成之后，请再检查一遍是否安装妥当、完整，确认后将机器封板安装上。
4、确定电箱控制面板电源开关在断开状态之后，接通电源（3相380V），打开电源开关，确认是否正常，如有异常立刻切断电源。
5、操作控制手柄，按（机架上升）或者（机架下降），将材料出料高度调整与模具持平。注意将NC送料机机架的螺丝松开，否则动作无效。（由三个限位开关，上面的限位开关为总控制，中间限位开关为上限位，下面限位开关为下限位。）
6、后，将机器的送料和放松信号线接入冲床（三条线X7,X4,COM），同时根据需要将急停线也可以接入（两条线65和66）。
7、一切确认正常后，三合一送料机即可进入正常生产，注意安全，同时定期检查和加注润滑油。
