自动送料机剪切生产线
自动送料机剪切生产线由重型材料架、材料整平机、NC伺服送料机、剪板机、输送带、堆垛台组成，能自动实现材料的开卷、整平、送料、剪切、输送、垛堆工序，完全不需人工辅助操作，是目前理想的剪切下料方式。
晋志德机械为客户搭配的自动送料机剪切生产线都是根据客户自身的需求量身打造的，现将设备的基本搭配组成予以说明，以供广大冲压客户选购时参考。

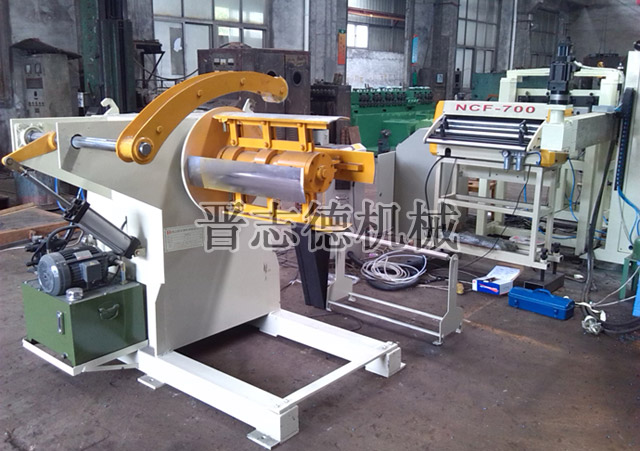

1、重型材料架（通常为油压式）
基本构造：材料架采用立式放料结构形式，箱体内置马达、减速机，主轴外壳采用叶片形式，由连杆式膨胀机构组成，表面电镀，四组叶片内均镶有对中标尺。
主体结构：钢铁焊接支撑主轴。
动作：液压扩张，由24V落地式感应架（或光电开关）检测卷料，控制重型材料架运行。
卷料内径：508mm，扩张范围：450mm~530mm 材料架主轴开卷速度：0-16m/min
主轴：高碳钢材质(调质处理)。
压料臂结构：形式：气压式，结构：钢架结构。
动力：3~7.5HP马达，载重：3000kg~20000kg?！ ∩渤担旱缴渤底爸?。
润滑方式：手动?！ ?入料方式：下入料

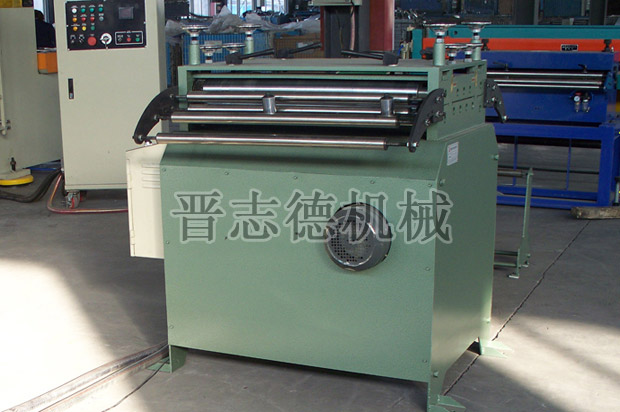

2、材料整平机
基本构造：材料整平机主体由钢铁焊接结构，上下错位排列式滚筒实现整平功能，由变频器变频调速材料运行时不易抖动，确保高精度的整平。
入料滚轮：轴承钢材质(SUJ2)
工作滚轮：11支(上5下6)1支偏心辅助辊 工作滚轮直径：48-60mm
表面处理：镀硬铬硬度HRC60±2度 速度范围：0-16m/min
传动功率：3~7.5HP马达 润滑方式：手动集中黄油给油
上下工辊辊隙调整：手动调整
显示：百分表及刻度尺共同显示（根据材料厚度不同有所差别，厚板采用蜗轮蜗杆调节）
机架：钢铁焊接结构

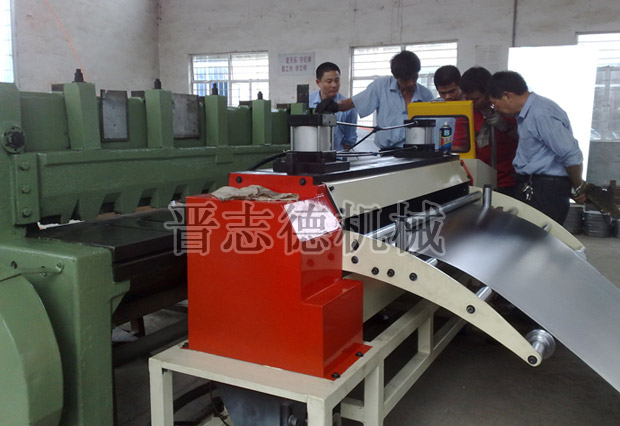

3、NC伺服送料机
基本构造：NC伺服送料机由伺服马达通过同步带轮驱动下滚筒实现精准的送料动作，伺服马达由触摸屏点控式设定程序通过PLC传递信号，性能稳定，重复送料精度可达±0.02mm。
放松型式：气动式 伺服马达：安川伺服马达3kw~7.5kw
滚轮压力：弹簧式 送料辊材质：轴承钢(SUJ2)
表面处理：镀硬铬硬度HRC60±2度
4、剪板机
结构形式：机械式、液压式
剪切范围：3*800~1500mm 剪切次数：100cut/min
剪切马达：1.5kw~7.5kw 刀片材料：Cr12MoV
刀隙调整：手动调整
5、输送皮带
功能：将剪切完的钢片，传送至堆垛平台?！ ⌒褪剑浩ご渌痛?条
皮带宽：约800~1500mm 输送速度：16~20mpm
驱动马达：交流马达0.75kw1800rpm(VVVF控制)，经链条链轮传动。
6、堆垛台
堆垛宽度架：电动马达0.75kw调整速度8.3mm/sec。
堆垛长度架：电动马达0.375kw调整速度30mm/sec。
堆垛升降台：油压系统驱动载重1500kg
堆垛行程：迭片高度：大400mm（不含垫板） 堆垛单重：1500kg
送料架：由机架、移动梁、侧挡板、导向杆、丝杆、电机减速机、链传动机构等组成。聚氨酯输料辊?；ぐ迕?。具有左、右机动侧挡，气动后拍料等功能，使钢板堆垛整齐。
出料台车：1台
出料方式：操作侧出料，当迭片完成后，升降台上的出料台车向操作侧移出。
电动马达1.5kw走行速度4.6mpm。
堆垛高程控制：使用光电开关自动控制(配计数器)。
