油压重型材料架结构及制造工艺
重型材料架是冲压、剪切生产线中使用多的开卷设备，其布置在生产线前端，用于对板材料卷进行放料、开卷，对于普通料卷的开卷使用的是晋志德标准型重型材料架，而对于重量特别大（料重过2T）的料卷则需使用晋志德油压重型材料架。

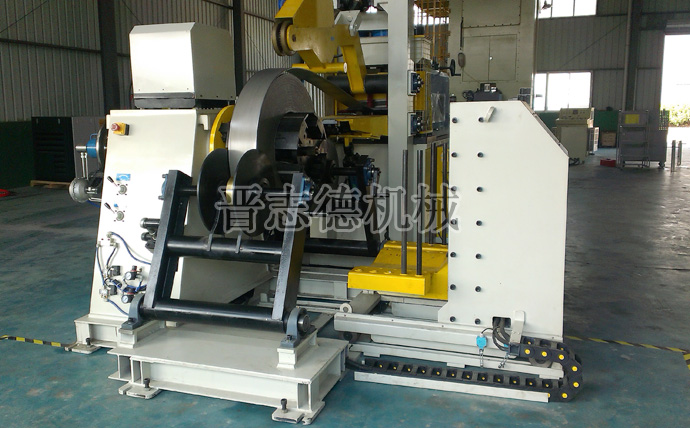

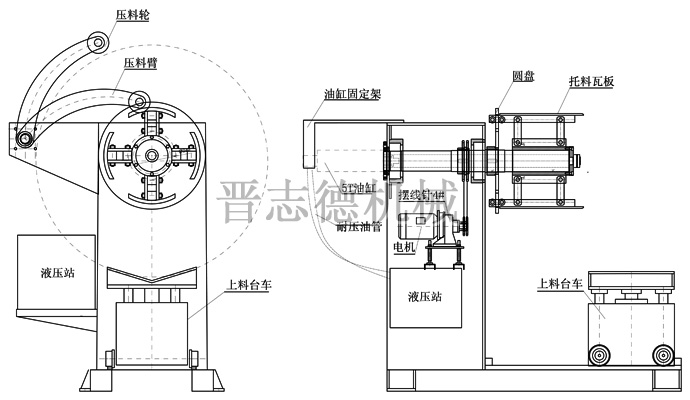

晋志德油压重型材料架由机体、涨缩卷筒、压料臂、电机、摆线针减速机、油压系统、电控箱及上料台车（此项为选配）组成。油压重型材料架为立式悬臂式开卷设备，驱动原理是交流变频电机经摆线针减速机经皮带传动涨缩卷筒实现开卷作业，其上料则是将料卷放置在上料台车上，用手柄控制台车沿底座导轨滑动，由接近开关控制实现料卷与涨缩卷筒的自动对中，完成料卷的自动上料。油压重型材料架涨缩卷筒为四棱锥结构，锥面斜度为14°，卷筒尾部装有旋转油缸及回转密封件，其通过耐压油管与液压站相连；减速机为摆线针减速机，为焊接式箱体，两级传动；压料臂其压料轮包有聚氨酯，由气缸控制压紧；涨缩卷筒其上料定位由4个A型挡料架进行定位。
1、重型材料架机体
晋志德重型材料架箱体采由型钢、A3钢板、#45钢锻打轴承座组焊后成型，焊接表面经精细打磨，箱体焊接后经退火去应力处理后再加工轴承孔，后背板采用数控加工中心加工，保证整体机体配合的紧密。
2、涨缩卷筒装配
重型材料架涨缩卷筒由主轴、靠背轮、四棱锥轴、扇形托料板、拉杆、涨缩缸、旋转接头等组成，主轴为40Gr圆钢钻直径85mm通孔粗加工后进行声波（UT）探伤检查及调质热处理、精加工完后进行表面渗氮热处理再精车而成，工作面直径125mm；拉杆与四个扇形托料板材质均为合金钢锻件42CrMo，均采用精加工后调质热处理而成。
3、马达与减速机装配
重型材料架主马达与摆线针减速马达直连，经皮带带动卷料筒转动，传动部位带防护罩，同时由“台达变频调速器调速。
4、油压系统装配
重型材料架油压系统由液压站、保压阀、耐压油管、旋转接头、涨缩油缸组成，所有液压设备均采用台湾品牌，由涨缩油缸拉动楔形式滑块移动带动支承连杆改变实现卷料筒的卷缩功能。
