高张力三合一送料机装配

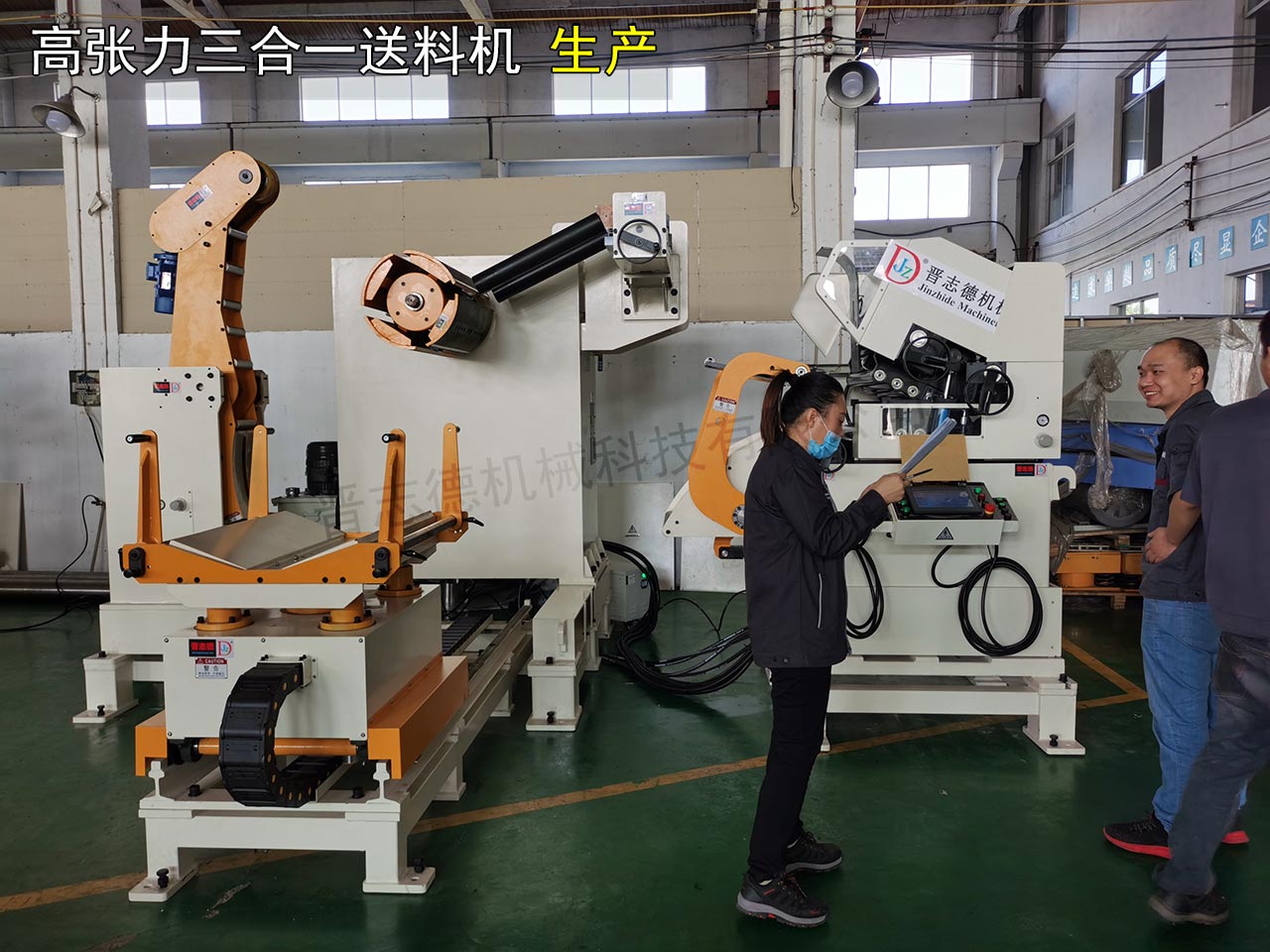

NCSF9-600高张力三合一送料机装配
一、放料架
1、功能说明：放料架是将料卷固定在料架主轴扩缩部位上，支撑料卷内径的支撑台，自动运行中通过料环的控制让主轴间歇性转动启动放料。其中包括主轴扩缩部分，压料臂部分，挡料臂部分，托料臂部分以及料环控制部分。
2、料卷宽度：70mm-1300mm
3、料架载重：10T
4、扩张方式：油压驱动摆杆支撑式
5、主轴扩张范围：Φ480mm-Φ530mm
6、主轴驱动马达：AC交流减速马达，变频器控制
7、主动传动方式：大节距链条传动
8、主轴刹车方式：双制动碟式刹车
9、主轴放料方向：逆时针方向（送料从左至右方向）
10、料架压臂：压紧材料同时防止料卷在除去束带后的松散，在自动运行过程中压轮速度会随着材料卷径的改变自动调整，以达到压轮与料卷的线速度匹配，防止料卷散料。
11、压轮规格：PU胶轮1个
12、压轮驱动方式：AC交流减速马达，变频器控制。
13、压轮速度调整方式：通过压料臂的角度改变而改变模拟信号输入，从而实现速度变化。
14、压料臂的动作方式：气动驱动，可手动上升和下降，自动运行时可以选择使用或者不使用。
15、挡料臂：位于料架的右上方，挡料轮的轮面靠近料卷侧边，挡轮无动力可以随外界任意力旋转，运行中用于防止料带在放料过程中出现侧滑。
16、挡料宽度调整：手动调整
17、挡料臂动作：气动驱动外挡料轮做上升下降动作，内挡料轮不动作，只做料卷宽度方向的移动，外限位轮的动作仅限触摸屏手动操作，自动运行前必须将其处于下降位置。
18、挡料轮表面处理：高频镀硬铬
19、托料臂：托起材料，方便入料，采用气动驱动，可以手动上升与下降，在自动运行时，必须将托料臂处于低点位置。
20、料环控制：托料臂下方的光电感应开关在料弧下垂时通过感应料带来反馈信号，可以控制放料架的启动和停止，以保证放料架与整平送料机之间有足够合理的缓冲料弧。
二、入料装置
1、功能说明：穿料时入料可以手动做上升与下降动作，配合托料臂可顺利、轻松、安全的夹紧料头并将料头从放料机引至整平轮。
2、入料摆臂驱动：气缸驱动，触摸屏控制
3、入料辊驱动：齿轮传动，与整平送料机采用同组动力。
4、入料辊：2支（表面做喷砂电镀硬铬，HRC60±2）
三、整平送料机
1、功能说明：整平材料将其表面平整，并根据设定长度和速度将材料送料冲压设备。
2、驱动方式：交流伺服电机，AC11KW
3、整平送料辊组合：整平辊，辅助轮，送料辊。
4、整平辊组合：整平辊9支（上5下4，表面加厚电镀硬铬研磨处理，HRC60±2）
5、辅助轮：上下各3组，每组1排（表面加厚电镀硬铬研磨处理，HRC60±2）
6、送料辊：2支（表面加厚电镀硬铬处理，HRC60±2）
7、上滚轮可以整体掀开，方便清洗滚轮，且内部结构直观清晰
8、整平量调整方式：手动调整
9、整平量显示方式：偏心轴上置有刻度盘
10、整平量设置精度：0.1mm
11、整平辊支撑：深沟球轴承
12、辅助轮支撑：深沟球轴承
13、整平辊释放方式：气动式
14、整平辊材质：高碳铬轴承钢
15、整平精度：≤1.0mm/(200mm*200mm)
16、送料线高度调节方式：电动调节，客户送料线±100mm
17、滚轮驱动方式：侧齿轮驱动，所有齿轮均采用渗碳加研磨6级精度标准制定。
18、送料重复精度：在送料长度500mm内±0.15mm
19、大出料速度：22m/min
四、出料托架装置
1、功能说明：托料架上安装电镀硬铬滚筒，保证料带在定尺以后到模具之间的可靠传送。
五、油压上料台车（客户选配）
1、功能说明：用于将料卷平稳移至料架主轴上，台车设置有料卷防倾倒挡板，在移动较小料卷时能够有效的防止料卷倾倒。
2、料座型式：承重面为辊型面承重形式，表面耐磨损处理。
3、料台载重：10T
4、台车行走驱动：液压马达（油压流量调整速度）
5、台车升降驱动：液压油缸
6、台车行走防止越位：硬限位挡块
